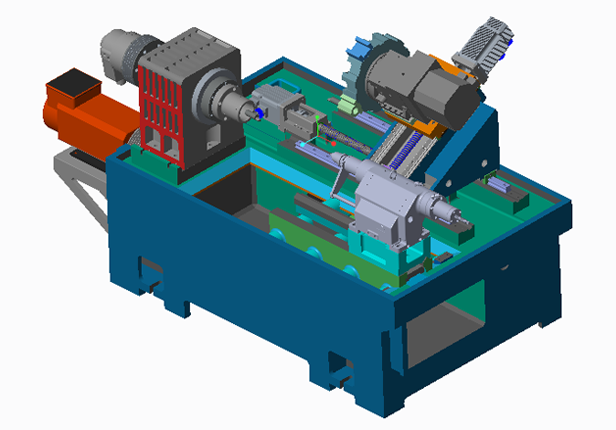

46/52YD-WZ 尾座伺服刀塔数控车床

序号

项目

单位

46XS-WZ

52XS-WZ

1

炮筒主轴单元通孔

mm

Φ56

Φ66

2

床身上最大回转直径

mm

Φ400

3

主轴

主轴端面形式

A2-5

A2-6

4

主轴最高转速

r/min

5000

4000

5

主轴设定转速

r/min

1-4000

1-3000

6

最大棒料直径

mm

Φ45

Φ51

7

装刀类型

mm

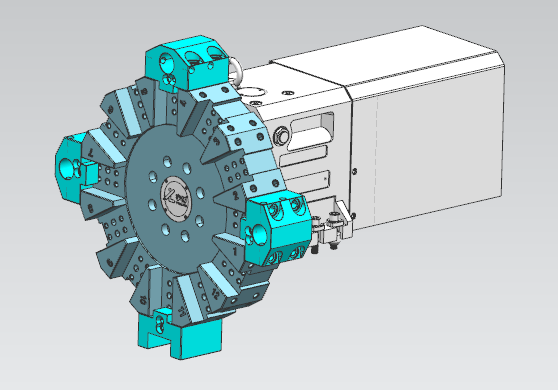

伺服刀塔

8

排刀与刀塔中心高

mm

63/80

9

丝杠导轨防护方式

全防

10

动力头

无

11

主轴到地面中心高

mm

1060

12

床身斜度

度

45°

13

液压尾座

尾座套筒规格

MT-5

14

尾座行程

mm

450

15

尾座压力范围

Pa

4~25

16

尾座移动方式

可程序液压油缸控制

17

尾座结构方式

mm

35滚柱线轨

18

X1有效行程

mm

520

19

X2有效行程

mm

20

Z1有效行程

mm

550（有效500）

21

Z2有效行程

mm

22

X/Z轴快移设定速度

mm

30

23

X轴丝杆直径/螺距

mm

3210

24

Z轴丝杆直径/螺距

mm

4010

25

X轴线性导轨

mm

35滚柱

26

Z轴线性导轨

mm

35滚柱

27

机床尺寸（长*宽*高）

mm

2850*1865*1920

28

机床重量

KG

3500

29

加工工件圆度

mm

0.005

30

加工精度

mm

0.008/200

31

加工工件圆柱度

mm

0.005

32

X/Z轴重复定位精度

mm

0.005

33

X/Z轴绝对定位精度

mm

无

34

主轴分度重复定位精度

mm

无

35

主轴分度绝对定位精度

mm

无

36

导轨精度等级

mm

H

37

丝杆精度等级

mm

C3

38

夹筒锥面跳动

mm

≤0.015

39

主轴径向跳动

0.0025
