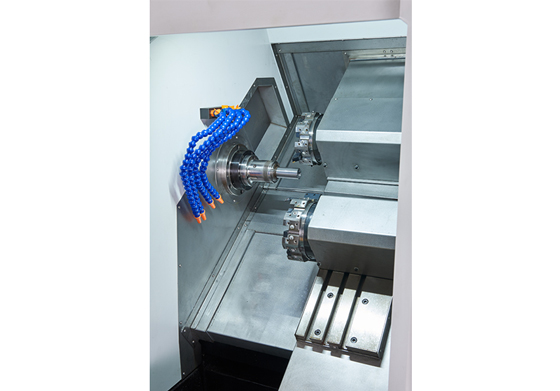

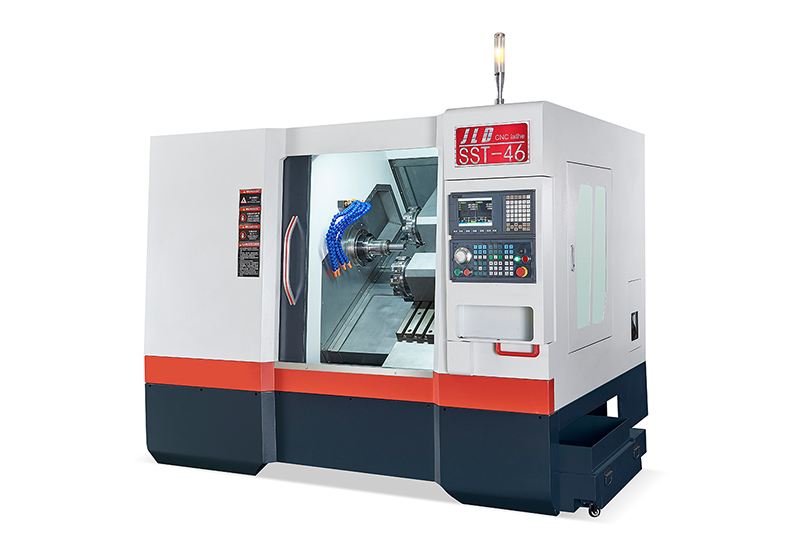

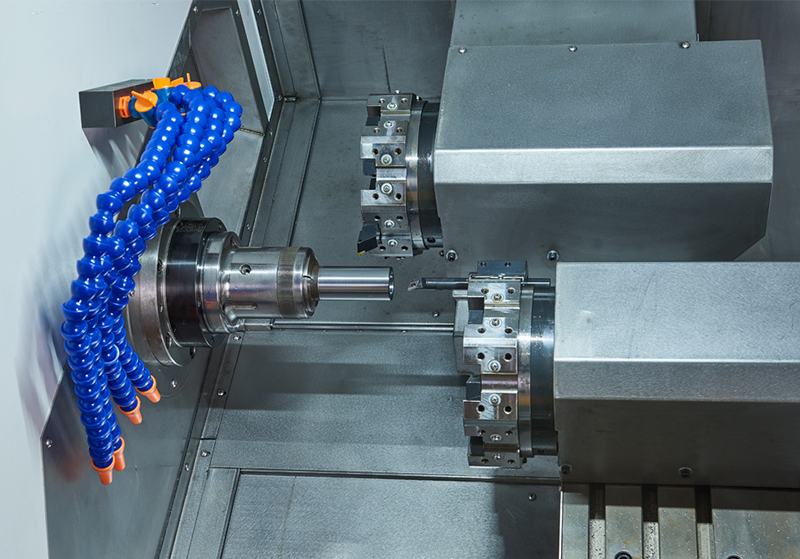

46/52SST 双刀塔数控车床

序号

项目

单位

46SST

52SST

1

炮筒主轴单元通孔

mm

Φ56

Φ66

2

床身上最大回转直径

mm

Φ400

3

主轴

主轴端面形式

A2-5

A2-6

4

主轴最高转速

r/min

5000

4000

5

主轴设定转速

r/min

1-4000

1-3000

6

最大棒料直径

mm

Φ45

Φ51

7

装刀类型

mm

伺服刀塔

8

排刀与刀塔中心高

mm

63/80

9

丝杠导轨防护方式

全防

10

动力头

无

11

主轴到地面中心高

mm

1200

12

床身斜度

度

35°

13

液压尾座

尾座套筒规格

无

14

尾座行程

mm

无

15

尾座压力范围

Pa

无

16

尾座移动方式

无

17

尾座结构方式

mm

无

18

X1有效行程

mm

180

19

X2有效行程

mm

220

20

Z1有效行程

mm

350

21

Z2有效行程

mm

22

X/Z轴快移设定速度

mm

30

23

X轴丝杆直径/螺距

mm

3210

24

Z轴丝杆直径/螺距

mm

3210

25

X轴线性导轨

mm

30

26

Z轴线性导轨

mm

30

27

机床尺寸（长*宽*高）

mm

2350*2000*1830

28

机床重量

KG

4200

29

加工工件圆度

mm

0.005

30

加工精度

mm

0.008/200

31

加工工件圆柱度

mm

0.005

32

X/Z轴重复定位精度

mm

0.005

33

X/Z轴绝对定位精度

mm

无

34

主轴分度重复定位精度

mm

无

35

主轴分度绝对定位精度

mm

无

36

导轨精度等级

mm

H

37

丝杆精度等级

mm

C3

38

夹筒锥面跳动

mm

≤0.015

39

主轴径向跳动

0.0025
