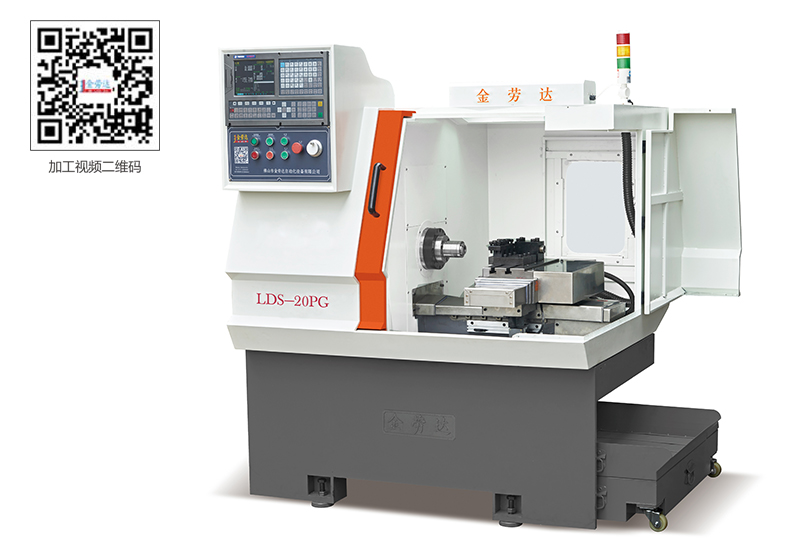

20PG 小行程数控车床

序号

项目

单位

20PG

1

炮筒主轴单元通孔

mm

Φ36

2

床身上最大回转直径

mm

Φ150

3

主轴

主轴端面形式

A2-4

4

主轴最高转速

r/min

5000

5

主轴设定转速

r/min

1-4000

6

最大棒料直径

mm

Φ20

7

装刀类型

mm

排刀

8

排刀与刀塔中心高

mm

45

9

丝杠导轨防护方式

半防

10

动力头

11

主轴到地面中心高

mm

1010

12

床身斜度

度

平床/35°

13

液压尾座

尾座套筒规格

无

14

尾座行程

mm

15

尾座压力范围

Pa

16

尾座移动方式

17

尾座结构方式

mm

18

X有效行程

mm

500

19

Z有效行程

mm

180

20

X/Z轴快移设定速度

mm

20

21

X轴丝杆直径/螺距

mm

2508

22

Z轴丝杆直径/螺距

mm

2508

23

X轴线性导轨

mm

20

24

Z轴线性导轨

mm

20

25

机床尺寸（长*宽*高）

mm

1500*1250*1632

26

机床重量

KG

1500

27

加工工件圆度

mm

0.003

28

加工精度

mm

0.012

29

加工工件圆柱度

mm

0.012/200

30

X/Z轴重复定位精度

mm

0.012

31

X/Z轴绝对定位精度

mm

0.012

32

主轴分度重复定位精度

mm

无

33

主轴分度绝对定位精度

mm

无

34

导轨精度等级

mm

H
  C3
  ≤0.015
  0.0025

35

丝杆精度等级

mm

C3

36

夹筒锥面跳动

mm

≤0.015

37

主轴径向跳动

mm

0.0025
