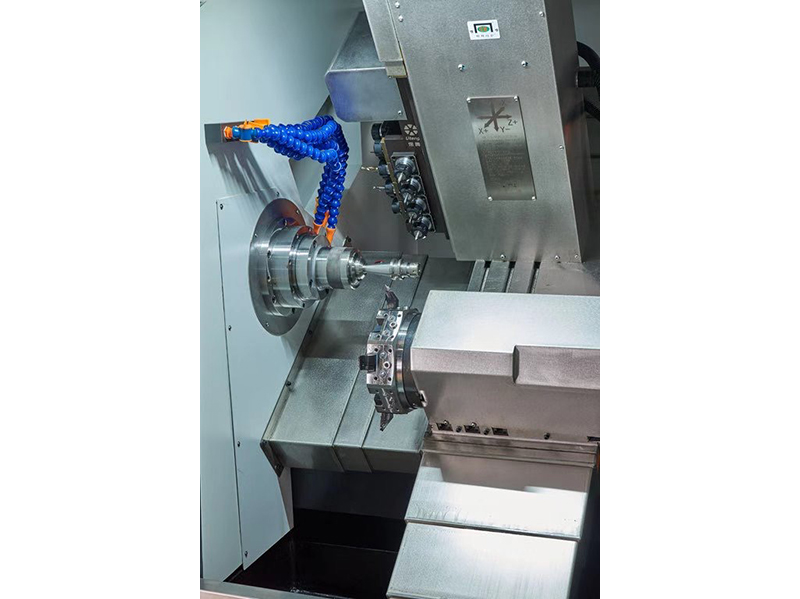

强大的六轴联动功能，配上八工位刀塔，使设备功能更强大，适合复杂工艺产品，在同一台车床一次性完成车、铣、钻孔、攻牙、镗等工序 , 还具有雕刻功能 , 当小型钻攻中心使用。
规格参数 Specification
序号 | 项目 | 单位 | 46X7-DT | |
1 | 炮筒主轴单元通孔 | mm | Φ56 | |
2 | 床身上最大回转直径 | mm | Φ260 | |
3 | 主轴 | 主轴端面形式 | A2-5 | |
4 | 主轴最高转速 | r/min | 5000 | |
5 | 主轴设定转速 | r/min | 1-4000 | |
6 | 最大棒料直径 | mm | Φ45 | |
7 | 装刀类型 | mm | 伺服刀塔 | |
8 | 排刀与刀塔中心高 | mm | 80 | |
9 | 丝杠导轨防护方式 | 半防 | ||
10 | 动力头 | 4+4+4Y | ||
11 | 主轴到地面中心高 | mm | 1230 | |
12 | 床身斜度 | 度 | 35 | |
13 | 液压尾座 | 尾座套筒规格 | 无 | |
14 | 尾座行程 | mm | 无 | |
15 | 尾座压力范围 | Pa | 无 | |
16 | 尾座移动方式 | 无 | ||
17 | 尾座结构方式 | mm | 无 | |
18 | X有效行程 | mm | 1050 | |
19 | Z有效行程 | mm | 450 | |
20 | X/Z轴快移设定速度 | mm | 24/30 | |
21 | X轴丝杆直径/螺距 | mm | 3208 | |
22 | Z轴丝杆直径/螺距 | mm | 3210 | |
23 | X轴线性导轨 | mm | 30 | |
24 | Z轴线性导轨 | mm | 30 | |
25 | 机床尺寸（长*宽*高） | mm | 2400*1860*1930 | |
26 | 机床重量 | KG | 3500 | |
27 | 加工工件圆度 | mm | 0.003 | |
28 | 加工精度 | mm | 0.005 | |
29 | 加工工件圆柱度 | mm | 0.012/200 | |
30 | X/Z轴重复定位精度 | mm | 0.005 | |
31 | X/Z轴绝对定位精度 | mm | 0.005 | |
32 | 主轴分度重复定位精度 | mm | ≤20角秒，即0.006° | |
33 | 主轴分度绝对定位精度 | mm | 70角秒，即0.02° | |
34 | 导轨精度等级 | mm | H | |
35 | 丝杆精度等级 | mm | C3 | |
36 | 夹筒锥面跳动 | mm | ≤0.015 | |
37 | 主轴径向跳动 | mm | 0.0025 | |
38 | 动力刀塔类别 | |||
(表格可左右滑动)
产品特点 Features

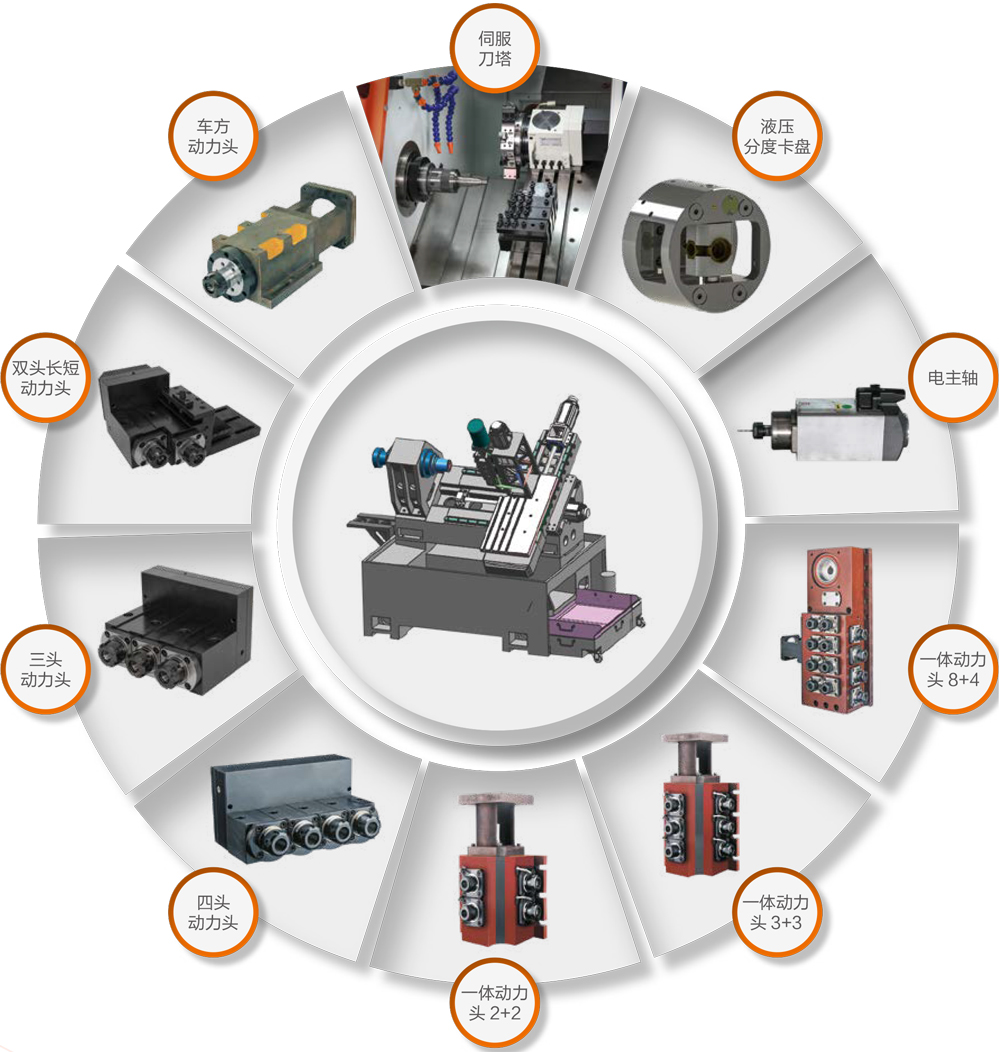

动力头采用齿轮转动 , 刚性强 , 精度高，易维护；八工位伺服刀塔完成钻孔、车削、镗孔等工序，结合产品加工工艺需要 , 动力头组合如下图所示。
